隔離驅動（isolated power）是指在輸入端和負載端之間通過隔離變壓器進行電氣隔離，使輸出端無法直接接觸高壓。因此觸摸負載就沒有觸電的危險，隔離驅動的優點是安全。
隔離驅動可以避免信號反饋對控制系統的影響，提高了系統的精度和穩定性。

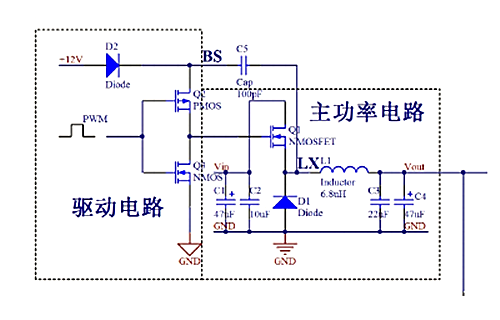

開關電源使用隔離驅動
在電源與充電樁等高功率應用中，通常需要專用驅動器來驅動最后一級的功率晶體管。這是因?yàn)榇蠖鄶?shù)微控制器輸出并沒有針對功率晶體管的驅動進行優化，如足夠的驅動電流和驅動保護功能等，而且直接用微控制器來驅動，會導致功耗過大等弊端。

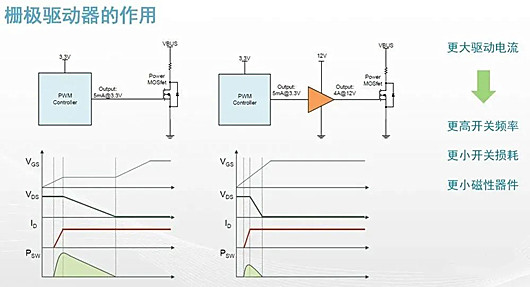

首先，在功率晶體管開關過程中，柵極電容充放電會在輸出端產生較高的電壓與電流，高電壓與高電流同時存在時，會造成相當大的開關損耗，降低電源效率。
因此，在控制器和晶體管之間引入驅動器，可以有效放大控制器的驅動信號，從而更快地對功率管柵極電容進行充放電，來縮短功率管在柵極的上電時間，降低晶體管損耗，提高開關效率。
其次，更大的電流可以提高開關頻率，開關頻率提高以后，可以使用更小的磁性器件，以降低成本，減小產品體積。
給功率管增加驅動的方式有兩種，一種是非隔離驅動，一種是隔離驅動。
傳統電路里面經常見到非隔離驅動，在高壓應用中一般采用半橋非隔離驅動，該驅動有高低兩個通道，低側是一個簡單的緩沖器，通常與控制輸入有相同的接地點；高側則除了緩沖器，還包含高電壓電平轉換器。

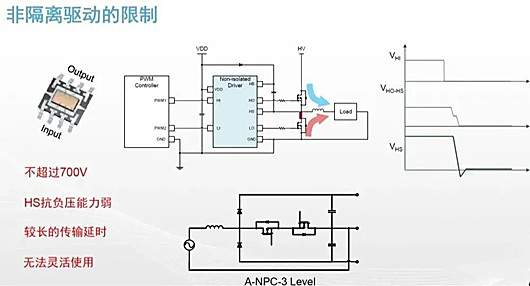

非隔離驅動有很多局限性。首先，非隔離驅動模塊整體都在同一硅片上，因此耐壓無法超出硅工藝極限，大多數非隔離驅動器的工作電壓都不超過700伏。
其次，當高側功率管關閉而低側功率管打開時，由于寄生電感效應，兩管之間的電壓可能會出現負壓，而非隔離驅動耐負壓能力較弱，所以如果采用非隔離驅動，應特別注意兩管間電路設計。
第三，非隔離驅動中需要用到高電壓電平轉換器，高電平轉換到低電平時會帶來噪聲，為了濾除這些噪聲，電平轉換器中通常加入濾波器，這會增加傳播延遲，而低側驅動器就需要額外增加傳輸延遲，以匹配高側驅動器，這就既增加了成本，又使得延遲很長。
第四，非隔離驅動與控制芯片共地，不夠靈活，無法滿足現在許多復雜的拓?fù)潆娐芬螅缭谌郟FC三電平拓?fù)渲校蠖鄠€(gè)輸出能夠轉換至控制公共端電平以上或以下，所以這種場景無法使用非隔離驅動。
相比非隔離驅動，隔離驅動就有很多優勢，這里以數字隔離驅動來做說明。
在數字隔離驅動器內部，有兩塊或更多的硅片，硅片之間通過絕緣材料隔離，而控制信號通過電容型或電磁型方式穿過隔離層來傳遞，從而讓輸入與輸出處于不同硅片上，這種隔離方式能繞過硅工藝極限，可以滿足高耐壓需求，隔離驅動可以承受10kV以上的浪涌電壓。
此外，兩個輸出驅動之間，也有絕緣材料建構的隔離帶，所以與非隔離驅動要求與控制信號共地不同，隔離輸出接地點選擇更靈活，可以匹配不同電路拓?fù)湫枰?/div>
隔離驅動與非隔離驅動的區別
隔離驅動與非隔離驅動的區別在于是否隔離了電源與信號，隔離驅動可以實現信號與電源之間的隔離，提高了系統的安全性和穩定性。
隔離驅動和非隔離驅動都是指計算機硬件中的一種設備驅動程序。隔離驅動的輸入和輸出之間有一個隔離層，這個隔離層可以防止電氣噪聲、電壓干擾等問題，保護計算機主板和其他設備。
而非隔離驅動的輸入和輸出是直接連接的，可能存在電氣噪聲和電壓干擾等問題，可能會影響計算機的穩定性和安全性。在一些高要求的應用場合，如醫療設備、工業自動化等，隔離驅動通常會被優先考慮使用。
