MOS管防靜電解決方法
電子元件及產品在什么情況下會遭受靜電破壞呢？
可以這么說：電子產品從生產到使用的全過程都遭受靜電破壞的威脅。從器件制造到插件裝焊、整機裝聯、包裝運輸直至產品應用，都在靜電的威脅之下。
在整個電子產品生產過程中，每一個階段中的每一個小步驟，靜電敏感元件都可能遭受靜電的影響或受到破壞，而實際上最主要而又容易疏忽的一點卻是在元件的傳送與運輸?shù)倪^程。
在這個過程中，運輸因移動容易暴露在外界電場（如經過高壓設備附近、工人移動頻繁、車輛迅速移動等）產生靜電而受到破壞，所以傳送與運輸過程需要特別注意，以減少損失。
MOS管被擊穿的原因及解決方案如下：
第一、MOS管本身的輸入電阻很高，而柵-源極間電容又非常小，所以極易受外界電磁場或靜電的感應而帶電，而少量電荷就可在極間電容上形成相當高的電壓（U=Q/C），將管子損壞。
雖然MOS輸入端有抗靜電的保護措施，但仍需小心對待，在存儲和運輸中最好用金屬容器或者導電材料包裝，不要放在易產生靜電高壓的化工材料或化纖織物中。
組裝、調試時，工具、儀表、工作臺等均應良好接地。要防止操作人員的靜電干擾造成的損壞，如不宜穿尼龍、化纖衣服，手或工具在接觸集成塊前最好先接一下地。對器件引線矯直彎曲或人工焊接時，使用的設備必須良好接地。
第二、MOS電路輸入端的保護二極管，其導通時電流容限一般為1mA 在可能出現過大瞬態輸入電流（超過10mA）時，應串接輸入保護電阻。
而在初期設計時沒有加入保護電阻，所以這也是MOS管可能擊穿的原因，而通過更換一個內部有保護電阻的MOS管應可防止此種失效的發生。
還有由于保護電路吸收的瞬間能量有限，太大的瞬間信號和過高的靜電電壓將使保護電路失去作用。所以焊接時電烙鐵必須可靠接地，以防漏電擊穿器件輸入端，一般使用時，可斷電后利用電烙鐵的余熱進行焊接，并先焊其接地管腳。
靜電的基本物理特征為：有吸引或排斥的力量；有電場存在，與大地有電位差；會產生放電電流。這三種情形會對電子元件造成以下影響：
1.元件吸附灰塵，改變線路間的阻抗，影響元件的功能和壽命。
2.因電場或電流破壞元件絕緣層和導體，使元件不能工作（完全破壞）。
3.因瞬間的電場軟擊穿或電流產生過熱，使元件受傷，雖然仍能工作，但是壽命受損。
上述這三種情況中，如果元件完全破壞，必能在生產及品質測試中被察覺而排除，影響較少。
如果元件輕微受損，在正常測試中不易被發現，在這種情形下，常會因經過多次加工，甚至已在使用時，才被發現破壞，不但檢查不易，而且損失亦難以預測。靜電對電子元件產生的危害不亞于嚴重火災和爆炸事故的損失。
MOS管防靜電保護電路圖
MOS管是屬于絕緣柵場效應管，柵極是無直流通路，輸入阻抗極高，極易引起靜電荷聚集，產生較高的電壓將柵極和源極之間的絕緣層擊穿。
早期生產的MOS管大都沒有防靜電的措施，所以在保管及應用上要非常小心，特別是功率較小的MOS管，由于功率較小的MOS管輸入電容比較小，接觸到靜電時產生的電壓較高，容易引起靜電擊穿。
而近期的增強型大功率MOS管則有比較大的區別，首先由于功能較大輸入電容也比較大，這樣接觸到靜電就有一個充電的過程，產生的電壓較小，引起擊穿的可能較小，

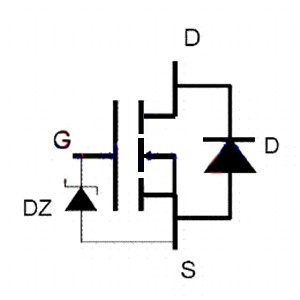

再者現在的大功率MOS管在內部的柵極和源極有一個保護的穩壓管DZ（圖所示）,把靜電嵌位于保護穩壓二極管的穩壓值以下，有效的保護了柵極和源極的絕緣層，不同功率、不同型號的MOS管其保護穩壓二極管的穩壓值是不同的。雖然MOS管內部有了保護措施，我們操作時也應按照防靜電的操作規程進行。
