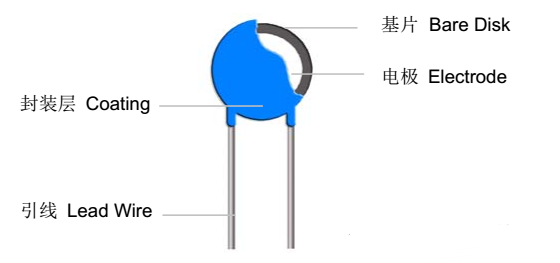

壓敏電阻作為保護類電子元器件，常用于電源過壓保護和穩壓，應用壓敏電阻這一性能，可在電子和電氣設備短路時起到保護作用，那么壓敏電阻在電路中怎么接？

壓敏電阻在電路中怎么接

壓敏電阻一般并聯在電路中使用，當電阻兩端的電壓發生急劇變化時，電阻短路將電流保險絲熔斷，起到保護作用。壓敏電阻在電路中的應用連接，可分為四種類型。

1、電源線之間或電源線和大地之間的連接：最具有代表性的應用場合類型，廣泛應用于防雷防浪涌系統之中；

2、負荷中的連接：主要用于感性負載突然斷開引起的感應脈沖進行吸收，從而保護電路中元件免破壞；

3、接點間的連接：防止感應電荷開關接點被電弧燒壞的情況發生，一般與接點并聯接入壓敏電阻；

4、用于半導體器件的保護連接：主要用于可控硅、大功率三極管等半導體器件的有效保護；

壓敏電阻保護電路圖大全

壓敏電阻保護電路圖

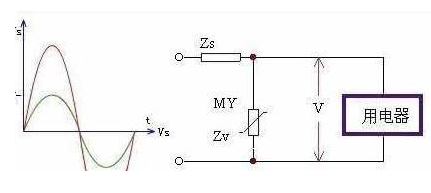

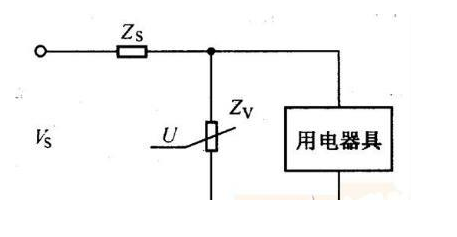

壓敏電阻器在電路中通常并接在被保護電器的輸入端，如圖所示。從圖中可以看出，壓敏電阻器的阻抗zv與電路總阻抗（包括浪涌阻抗么）構成了分壓器，因此壓敏電阻器的限制電壓可由下式確定：

Vc=VsZv/（Zs+Zv）

式中：

VC--限制電壓;

VS--浪涌電壓;

ZV--壓敏電阻器的阻抗，它可以從正常值的幾兆歐降到兒歐，甚至小于lΩ;

ZS--電路總阻抗。

從上式可見，Zv在瞬間流過很大電流時，瞬間過電壓大部分降落在么上，而用電被保護電器得到的電壓在其耐壓之下，因而能起到保護作用。

壓敏電阻保護電路圖

壓敏電阻經常被用于儀器設備的電源入口處進行防雷、防浪涌設計，在此類用途中，通常將壓敏電阻與氣體放電管、熔斷器、熱敏電阻等器件一起作用，相互結合來更好的發揮作用。

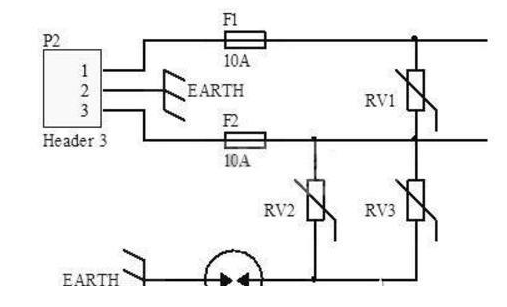

上圖為一典型的防雷抗浪涌電路結構。RV1~RV3為壓敏電阻，GAS為氣體放電管，F(xiàn)1、F2為保險管。RV1用來防護差模浪涌電壓，RV2、RV3、GAS三者相結合用來進行共模浪涌電壓的保護。保險絲用來進行短路保護，防止壓敏電阻擊穿而發生短路。

圖中由RV2、RV3、GAS相結合而構成的共模浪涌保護電路結合了壓敏電阻與氣體放電管的優點，相互彌補各自的缺點，是一種常用的浪涌保護電路。氣體放電管的通流容量大，在，但動作時間長，漏電流大，而壓敏電阻響應速度快且漏電流小。

壓敏電阻保護電路圖

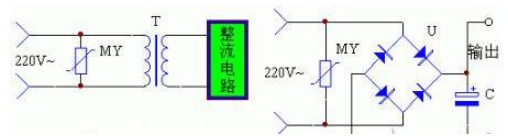

采用壓敏電阻的穩壓電源過壓保護接線圖

將壓敏電阻MY并接在整流二極管或電源變壓器的輸入端即可起到保護作用。

壓敏電阻保護電路圖

不少地方由于電網供電不穩或錯相（220V照明電壓變成380V動力電壓），而造成家用電器過壓燒毀的事故屢有發生。為此，巧用一只壓敏電阻器將普通漏電保護器改造成了過壓、漏電雙功能保護器，經使用效果良好。此法簡單易行，不須打開漏電保護器外殼進行改告，—般愛好者都可完成。

一、工作原理

電路如圖所示，其中虛線框內為漏電保護器原有電路，RV為新增壓敏電阻器。平時，電網輸入電壓正常時，RV阻值很大，呈斷開狀態，對保護器構不成任何影響。一旦電網因故過壓（》260V）或錯相（380V），則RV阻值急劇變小，形成一個大電流回路。此時，穿過零序電流互感器的進線電流I1和經過負載及RV回到電源中線的電流I2，盡管方向相反，但大小不等，即矢量和不為零（與漏電時情形一樣）。于是，零序電流互感器的次級就有感應電壓產生，這一電壓經電子電路檢測、識別、處理后，就會使脫扣器線圈通電工作，在0.1s內通過主開關切斷包括保護器在內的供電電源，從而使家用電器免遭過電壓損壞。待電網電壓恢復正常后，手動合上主開關，即恢復正常供電。

線間應用電路

下圖所示是線間應用電路。這一電路的特點是將壓敏電阻R并聯在電源線進線之間或是信號線與地線之間，當R1兩端的電壓達到擊穿電壓時，R1阻值迅速減小，達到過壓保護目的。

作為壓敏電阻，典型的應用場合是在電源線及長距離傳輸?shù)男盘柧€遇到雷擊而使導線存在浪涌脈沖等情況下對電子產品起保護作用。

一般在線間接入壓敏電阻可對線間的感應脈沖有效，而在線與地之間接入壓敏電阻則對傳輸線和大地間的感應脈沖有效。

感性負載應用電路

下圖所示是感性負載應用電路。電路中，R1是壓敏電阻，當電源開關S1斷開時，感性負載兩端會產生很大反向電動勢，這時R1用來限制這一反向電動勢，達到保護目的。

壓敏電阻保護電路圖

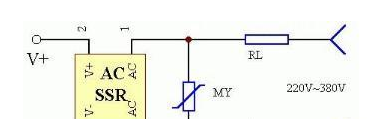

該裝置的應用電路如圖所示。當固態繼電器SSR用于驅動感性負載時，在電源接通與斷開的瞬間會產生較高的浪涌電壓，為了保護SSR內部的雙向可控硅元件不致過電壓而損壞或誤動作，可在SSR的交流輸出端并接一只壓敏電阻MY。壓敏電阻的選擇，如果是220V電源，采用470V即可；如果是380V電源，選用830V的。

壓敏電阻保護電路圖

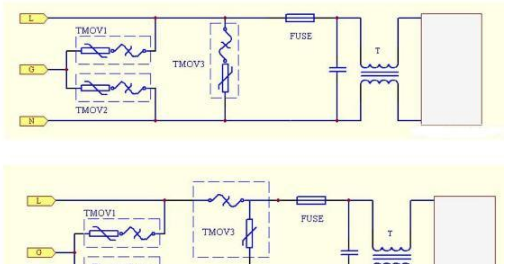

采用熱保護型壓敏電阻的兩種典型電路。

說明：

a、TMOV1~3中溫度保險絲TCO能承受的最大放電電流與相串聯的壓敏電阻MOV的最大放電電流相當;

b、如果僅需采用橫向保護（差模保護）的話，圖中的TMOV1、TMOV2可去除;

c、不用考慮圖中后置的電流保險絲fuse的浪涌通流量，其電流額定值的選定僅需考慮后續電路中的過流保護。
